Relé del coche - qué hace y cómo leer sus pines sin errores

Cuando reviso un coche con una luz que falla, una bomba que no arranca o un ventilador que se queda mudo, el relé suele entrar muy pronto en la lista de sospechosos. Aquí explico qué hace de verdad, qué tipos existen, cómo leer sus terminales y cómo distinguir una avería del relé de un problema de cableado, masa o mando. También verás por qué en el apartado de electricidad y luces sigue siendo una pieza muy útil, aunque en los coches modernos conviva cada vez más con electrónica de control.

Qué hace realmente un relé en un coche

Un relé es, en esencia, un interruptor controlado por electricidad. Una corriente pequeña alimenta su bobina, esa bobina mueve un contacto interno y ese contacto abre o cierra un circuito con mucha más corriente. Esa separación entre mando y potencia es la razón por la que el relé sigue siendo tan útil en automoción.

Yo lo explico siempre así: el botón, la centralita o la señal de control no alimentan directamente la carga grande. Lo que hacen es “dar la orden” al relé, y el relé se encarga de pasar la corriente necesaria para una luz, una bocina, una bomba de combustible o un electroventilador. Así se reduce el desgaste de interruptores, se alargan las vidas útiles de los mandos y se simplifica el cableado que atraviesa el habitáculo.

En un turismo moderno, esto sigue siendo importante porque muchas cargas trabajan con intensidades que ya no conviene llevar por un mando pequeño. En un vehículo de 12 V es muy habitual ver relés de 20, 30 o 40 A; en flotas, furgonetas o camiones aparecen también sistemas de 24 V. La lógica es la misma, aunque cambie la escala. Con esa base, lo siguiente es aprender a leer sus terminales sin confundir una salida con una bobina.

Cómo leer sus terminales y no confundirlos

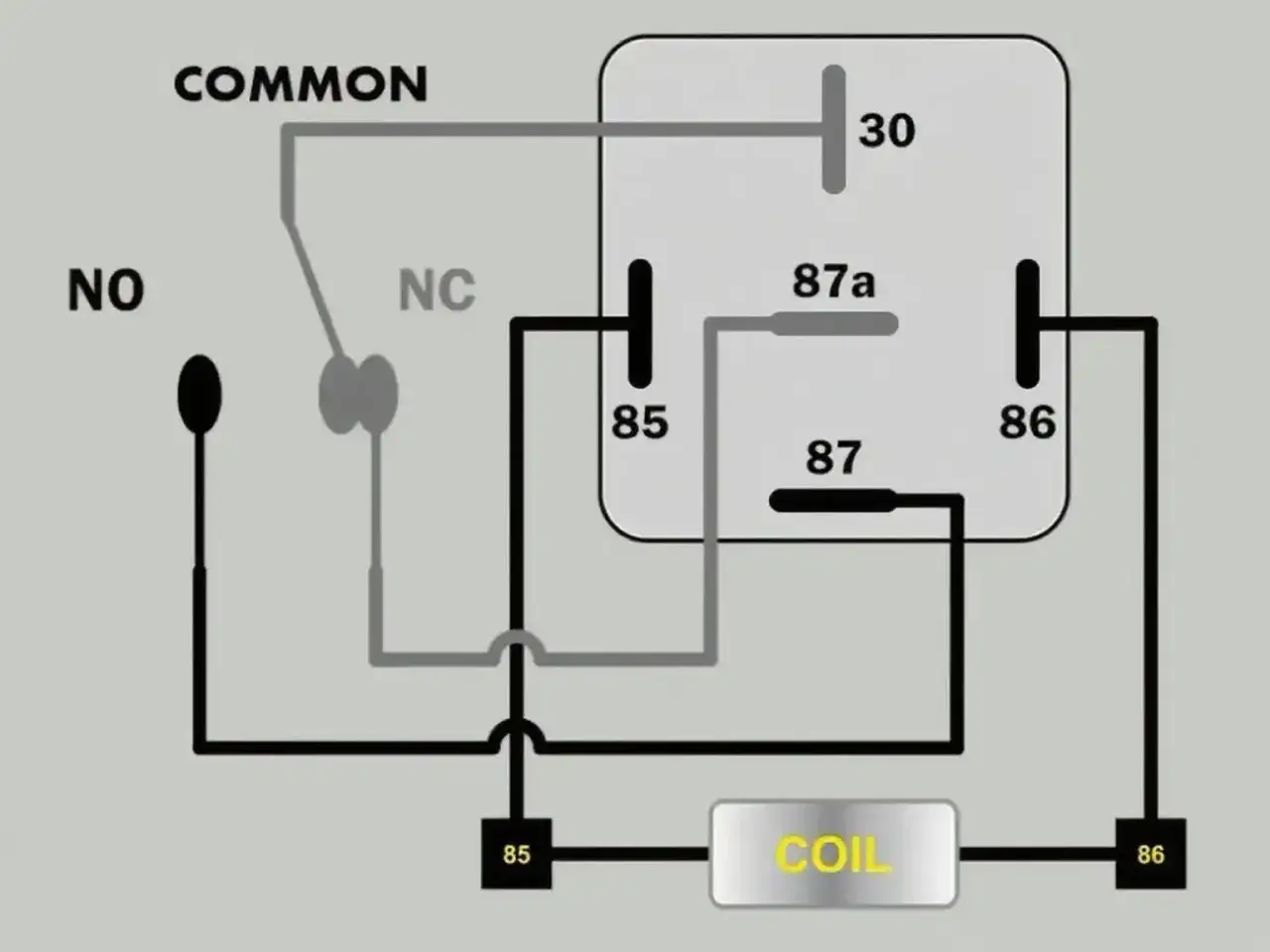

La numeración más común en relés automotrices es bastante estable, pero conviene no memorizarla de forma mecánica: hay que entenderla. Cuando un relé lleva cinco terminales, normalmente se trata de un contacto conmutado; cuando lleva cuatro, suele ser un contacto normalmente abierto. En ambos casos, la clave está en separar la parte de mando de la parte de potencia.

Hay un matiz importante: si el relé incorpora diodo de supresión, la polaridad de la bobina deja de ser indiferente. En ese caso, no basta con “enchufarlo y listo”, porque invertir 85 y 86 puede impedir que funcione o incluso dañar el componente. Si el recambio trae resistencia en lugar de diodo, la exigencia es menor, pero yo sigo revisando siempre la serigrafía del cuerpo y el esquema del fabricante antes de montar nada.

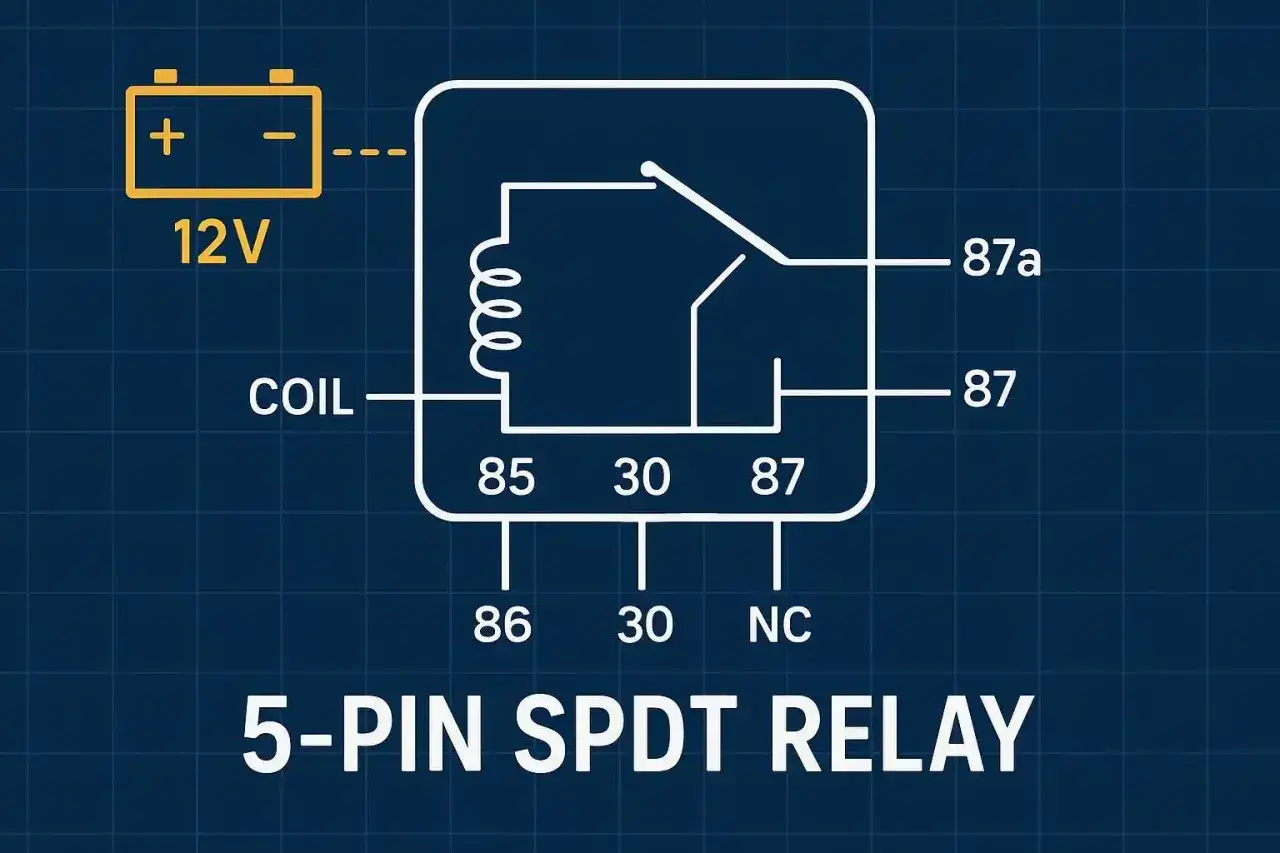

En la práctica, el 4 pines suele servir para encender o cortar una carga concreta, mientras que el 5 pines añade una posición de reposo útil para conmutar entre dos caminos. Esa diferencia parece menor, pero evita errores muy comunes al sustituir piezas. Y precisamente por eso merece la pena comparar los tipos de relés que se montan hoy en automoción.

Los tipos de relés más comunes en automoción

No todos los relés hacen el mismo trabajo ni se eligen por el mismo motivo. Yo los agrupo por función y por construcción, porque eso es lo que de verdad ayuda cuando estás buscando el recambio correcto o interpretando un esquema eléctrico.

La tendencia actual es clara: cuanto más sofisticado es el vehículo, más funciones pasan de un relé simple a una electrónica de control. Aun así, en casi cualquier coche sigue habiendo relés físicos en algún punto del sistema eléctrico. Eso se nota especialmente en el bloque de luces y en los consumidores de alto pico de corriente, donde la mecánica y la electrónica todavía conviven bastante bien.

Dónde aparecen de verdad en luces y electricidad

Si nos centramos en electricidad y luces, el relé sigue teniendo un papel muy práctico. En coches más antiguos o más sencillos, era habitual que los faros de cruce o carretera, los antiniebla, la bocina, los elevalunas o el electroventilador dependieran de un relé específico. El principio era sencillo: el interruptor solo mandaba la orden y el relé hacía el trabajo pesado.

En iluminación, hay una diferencia que conviene tener clara. Las funciones sencillas siguen recurriendo a relés convencionales, pero los faros LED y matrix modernos dependen cada vez más de módulos electrónicos y redes de datos como CAN. CAN es la red de comunicación del coche; PWM es la modulación por ancho de pulsos, una forma de regular intensidad o comportamiento eléctrico sin alimentar la carga “a lo bruto”. En esos sistemas, el relé clásico deja de ser el protagonista, aunque no desaparece del todo del vehículo.

Estas son las aplicaciones donde yo suelo encontrarlo con más frecuencia:

• Luces de cruce y carretera, sobre todo en diseños más simples o en circuitos auxiliares.
• Antinieblas y luces auxiliares, donde interesa aislar el mando del consumo.
• Intermitentes y warning, aunque en muchos modelos actuales el destello ya lo gestiona un módulo electrónico.
• Bocina, porque el consumo puede ser alto y el pulsador no debería soportarlo solo.
• Bomba de combustible, porque su alimentación debe estar bien controlada y protegida.
• Electroventilador, uno de los casos más típicos de carga exigente.

Cuando una luz parpadea, llega tarde o se queda fija, yo no miro solo la bombilla: también reviso el relé, el zócalo y la alimentación de mando. Y esa es justo la parte que suele aclarar si el problema es eléctrico de verdad o solo un contacto fatigado.

Síntomas de avería y cómo comprobarlo sin complicarte

Un relé averiado no siempre muere de golpe. A veces falla en caliente, otras veces trabaja solo cuando quiere y, en bastantes casos, deja pistas muy reconocibles. El clásico “clic” sin resultado final es uno de los signos más útiles, pero no el único.

Lo que yo suelo vigilar es esto:

• Se oye el clic, pero la luz o la carga no enciende.
• La avería aparece y desaparece al mover el mazo o tocar la caja de relés.
• El componente funciona en frío y falla en caliente.
• Hay olor a plástico caliente, base ennegrecida o terminales sulfatados.
• El relé vibra o “traquetea”, señal de que la bobina no recibe una tensión estable.

La prueba rápida tiene sentido, pero hay que hacerla bien. Yo sigo este orden: primero verifico el fusible asociado, luego escucho si el relé actúa, después compruebo si recibe señal de mando y, por último, mido la salida bajo carga real. No me fío de una simple continuidad con el multímetro si el circuito fallará en cuanto le pidas intensidad de verdad. Un relé puede parecer correcto en vacío y caer en cuanto la carga entra en juego.

Si tienes dos relés idénticos y la referencia coincide, el intercambio entre posiciones equivalentes puede ayudar a salir de dudas. Eso sí, solo lo hago cuando el esquema y la función son exactamente iguales. Cambiar piezas “a ojo” suele acabar en diagnósticos equivocados y en más tiempo perdido del necesario. Y cuando ya sabes que el relé es el culpable, toca comprar el correcto, no uno parecido.

Cómo elegir y sustituir el recambio correcto

El error más habitual es fijarse solo en la forma física. Dos relés pueden parecer iguales por fuera y tener funciones internas distintas. Yo reviso siempre la tensión nominal, el número de pines, el tipo de contacto, la intensidad continua y si lleva diodo o resistencia de supresión. Si alguno de esos datos no cuadra, el recambio puede no servir aunque encaje en el zócalo.

Checklist práctico antes de comprar:

• Tensión: 12 V en turismos; 24 V en muchos vehículos industriales.
• Configuración: 4 pines si solo abre o cierra; 5 pines si conmuta entre dos salidas.
• Corriente: el nuevo relé debe igualar o superar la del original, sin improvisaciones.
• Supresión: diodo o resistencia, si el sistema original la llevaba.
• Entorno: versión sellada si está expuesto a humedad, calor o salpicaduras.
• Huella física: mismo zócalo, misma orientación y misma fijación.

En precio, un relé universal de 12 V y 40 A suele moverse en España en un rango aproximado de 5 a 20 euros. Si el componente es específico, sellado, de mayor corriente o integrado en un módulo, el coste puede subir con facilidad a 20 a 40 euros o más. Cuando el acceso es bueno, el cambio puede resolverse en 10 a 30 minutos; si está escondido detrás de una caja, un faro o una guantera, la cosa ya no es tan rápida.

Mi consejo práctico es simple: no compres por “parecido”, compra por referencia, por esquema y por tipo de contacto. Esa disciplina evita muchos fallos de montaje y, de paso, te ayuda a entender por qué el mismo coche puede usar relés distintos en luces, ventilación o arranque.

Lo que conviene revisar antes de darlo por muerto

Antes de sentenciar un relé, yo reviso cuatro cosas que se pasan por alto demasiadas veces: el fusible, la masa, el zócalo y la señal de mando. En una avería intermitente, cualquiera de esas cuatro puede imitar perfectamente un relé defectuoso. Si el fallo aparece con lluvia, vibración o al mover el mazo, el sospechoso número uno suele ser el contacto o la base, no el relé en sí.

• Comprueba si llega tensión a la bobina cuando debería actuar.
• Inspecciona terminales quemados, verdín o holgura en el zócalo.
• Verifica masa y alimentación con una carga real, no solo con continuidad.
• Si el coche lleva faros LED modernos, no descartes un módulo de control antes de culpar al relé.

Si te quedas con una idea útil, que sea esta: el relé no es una pieza misteriosa, sino un intermediario entre una orden pequeña y una carga grande. Entender cómo trabaja, qué tipo lleva tu coche y qué síntomas produce cuando falla te ahorra tiempo, dinero y sustituciones innecesarias. Y en un sistema eléctrico de coche, eso casi siempre marca la diferencia entre reparar bien o ir acumulando pruebas sin cerrar el problema.
