El elevalunas del Golf 4 suele dar la cara cuando falla la alimentación común, cuando se rompe un cable dentro de la puerta o cuando la propia maquinilla ya está cansada. Aquí te explico dónde mirar primero, qué fusibles conviene revisar en este modelo y cómo distinguir una avería simple de un fallo más amplio del sistema de confort.
Lo esencial para localizar el corte sin perder tiempo
- En el Golf 4, la protección del elevalunas no siempre está en la misma posición visible para todas las versiones.
- La referencia más útil suele estar en la placa de relés, marcada como C, ligada al elevalunas, cierre centralizado y espejos calefactados.
- En la caja interior también aparece el F38 de 15 A relacionado con el cierre centralizado con elevalunas en algunas configuraciones.
- Si el fusible se vuelve a quemar, el problema normalmente no es el fusible, sino un corto o una avería aguas abajo.
- Si solo falla una ventanilla, yo miraría antes el cableado de puerta, el interruptor o la maquinilla que el fusible principal.

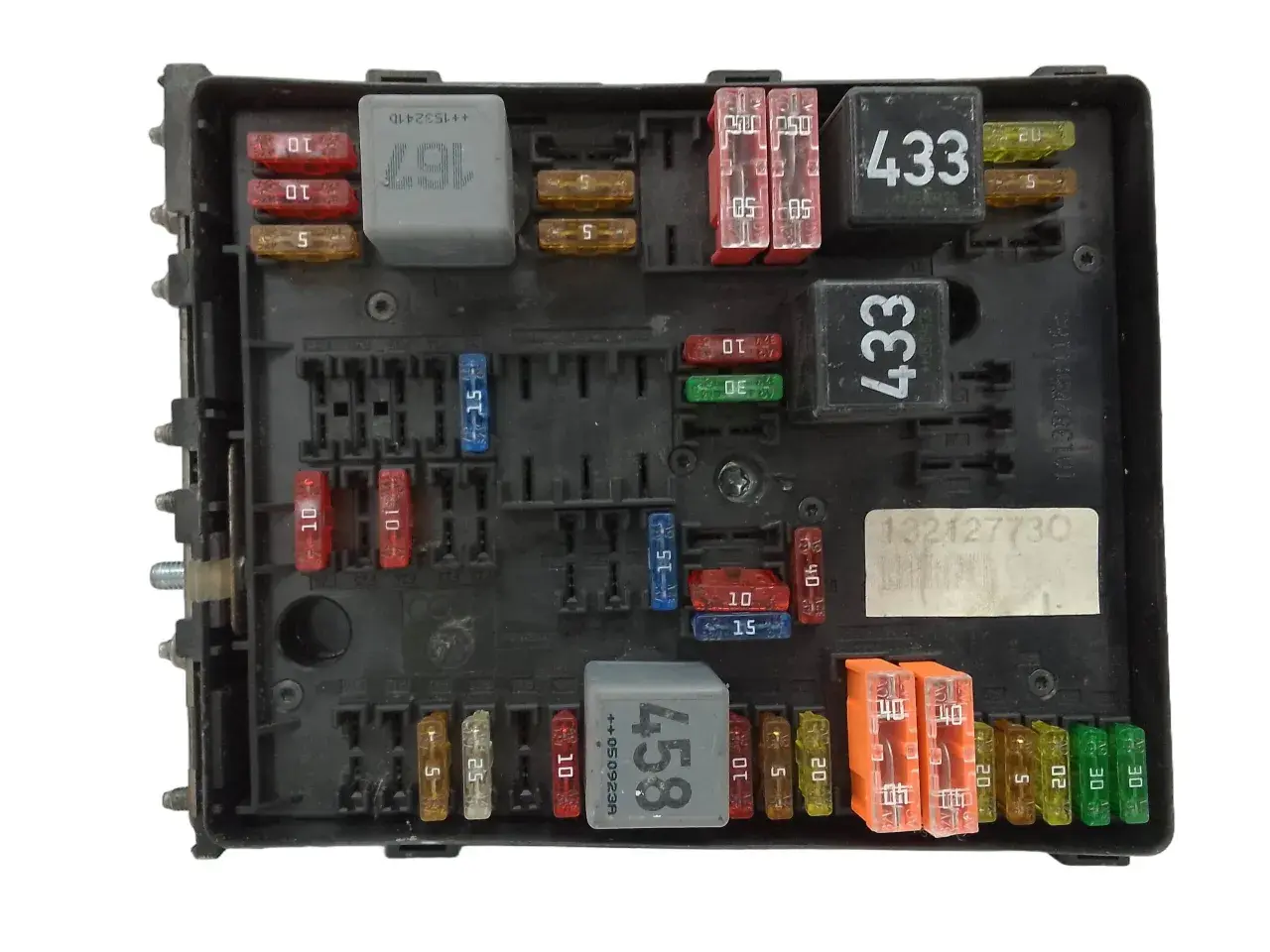

Dónde está el fusible del elevalunas en el Golf 4
Yo no empezaría buscando un número único como si todos los Golf IV llevaran el mismo esquema. En este modelo, la protección del elevalunas suele aparecer en dos zonas: la caja interior del salpicadero, en el lateral del conductor, y la placa de relés situada más abajo, bajo el tablero. Según el esquema de Fuse Box Diagrams para el Golf IV/Bora, el punto marcado como C en la placa de relés protege el elevalunas, el cierre centralizado y los retrovisores calefactados en las versiones con sistema de confort.
| Punto | Qué suele proteger | Qué me interesa comprobar |
|---|---|---|
| F38 | 15 A, cierre centralizado con elevalunas | Útil en algunas configuraciones del Golf 4 con red de confort |
| C en la placa de relés | Elevalunas, cierre centralizado y espejos calefactados | Es la referencia que yo revisaría primero cuando fallan varias funciones a la vez |
| F41 | 15 A, encendedor | No confundirlo con el circuito de las ventanillas |
La caja interior está en el lateral del salpicadero del conductor y la placa de relés queda más abajo, detrás del panel inferior. Si el coche es de volante a la izquierda, el acceso es bastante directo; si no, cambia la ergonomía, pero no la lógica del circuito. La idea práctica es esta: no te obsesiones con un único número, mira qué funciones caen a la vez, porque eso dice mucho más que una etiqueta suelta. Y precisamente por eso conviene distinguir bien el síntoma antes de tocar nada más.
Cómo distinguir si el fallo está en el fusible o en otra parte
El truco está en leer el comportamiento del coche. Un fusible quemado no se comporta igual que un motor fatigado, ni igual que un cable cortado en el fuelle de la puerta. Cuando yo diagnostico un Golf 4, me fijo primero en si el problema afecta a todas las ventanillas o solo a una.
| Síntoma | Lo más probable | Qué reviso antes |
|---|---|---|
| Ninguna ventanilla responde | Alimentación común, placa de relés, fusible principal o módulo confort | F38, punto C, masas y alimentación general |
| Solo falla una puerta | Interruptor, maquinilla, motor o cableado de esa puerta | Conector de puerta y mazo de cables en el fuelle |
| Se oye el motor pero no sube ni baja | Maquinilla dañada o cable destensado | Mecanismo interno del elevalunas |
| El fusible nuevo se quema enseguida | Cortocircuito o consumo anómalo | Cableado, motor o módulo asociado |
Cuando un fusible se funde una vez, puede ser un evento aislado. Cuando se repite, ya no lo trato como casualidad. Si vuelve a quemarse, hay una causa real detrás, y cambiarlo por otro del mismo amperaje solo sirve para ganar unos minutos. Como recuerda AUTODOC, no conviene subir el valor del fusible ni improvisar puentes: eso tapa el síntoma y puede dañar el cableado. A partir de aquí, lo sensato es revisar el circuito con orden.
Cómo revisarlo paso a paso sin desmontar media puerta
Yo lo haría en este orden, porque evita confusiones y reduce el riesgo de romper grapas o plásticos. No hace falta ser electricista para comprobar lo básico, pero sí conviene ir con método.
- Apaga el contacto y deja la llave fuera.
- Abre la tapa lateral del salpicadero del lado del conductor y localiza la caja interior.
- Comprueba el estado del F38 y de la placa de relés, especialmente el punto C.
- Extrae el fusible con el útil adecuado y revisa si el puente interno está cortado o ennegrecido.
- Si tienes multímetro, usa el modo continuidad para confirmar el estado real; a veces el daño no se ve a simple vista.
- Reemplázalo solo por otro del mismo amperaje y del mismo tipo.
- Prueba el elevalunas varias veces antes de cerrar todo, porque un fallo intermitente suele delatar el problema antes de que desaparezca otra vez.
Si no tienes multímetro, la inspección visual ayuda, pero no basta siempre. Un fusible puede parecer sano y estar abierto internamente, sobre todo si ha sufrido varias sobrecargas. Por eso me gusta insistir en una verificación de continuidad: es una comprobación sencilla y elimina dudas. Y si esa comprobación sale bien, el foco ya se mueve a otro sitio.
Qué mirar cuando el fusible está bien y la ventanilla sigue muerta
En el Golf 4, el elevalunas rara vez se queda mudo por un solo motivo. Lo he visto más veces de las que me gustaría: el fusible está perfecto y el fallo está en la puerta o en el sistema de confort. Aquí es donde el diagnóstico fino ahorra dinero, porque cambiar piezas al azar en este coche sale caro sin necesidad.
- El fuelle de la puerta: es una zona clásica de cables partidos por flexión. Si solo falla una ventanilla, yo la revisaría antes que nada.
- El interruptor: los contactos internos se desgastan y a veces fallan en una sola dirección, lo que confunde bastante.
- La maquinilla: en el Golf 4 son muy conocidos los clips de plástico defectuosos, los cables rotos y el desgaste del mecanismo. Cuando la ventanilla cae o hace ruido raro, la pista suele ir por ahí.
- El motor: si recibe tensión pero no mueve nada, puede estar fatigado o bloqueado.
- El módulo confort: si además del elevalunas también fallan el cierre centralizado o el mando, yo lo pondría en la lista de sospechosos.
Este punto es importante porque muchos dueños se quedan fijados en el fusible y olvidan la arquitectura del coche. El elevalunas forma parte de la red de confort, no de un circuito aislado. Si el fallo se extiende a varias funciones, ya no estamos hablando de una simple pieza consumible. Y eso enlaza con los errores más comunes que veo cuando alguien intenta arreglarlo deprisa.
Los errores que más retrasan la reparación
Hay cuatro errores que, en este modelo, me encuentro una y otra vez. No son dramáticos por sí mismos, pero sí hacen perder tiempo y, a veces, empeoran la avería.
- Buscar solo en la caja interior y olvidar la placa de relés.
- Poner un fusible de más amperaje pensando que así “aguantará mejor”. No aguanta mejor; oculta el problema.
- Cambiar el fusible sin mirar el cableado de puerta, sobre todo si el fallo es de una sola ventanilla.
- No probar el sistema varias veces después de sustituir el fusible. Un fallo intermitente puede engañar durante horas.
Si el coche vuelve a funcionar tras cambiar el fusible, no cierres el caso todavía. Yo siempre hago un segundo ciclo de pruebas, subiendo y bajando la ventanilla varias veces, y después reviso si el cierre centralizado o los espejos han quedado fuera de juego. Ese pequeño chequeo me dice si el arreglo ha sido real o si solo hemos apagado el síntoma durante unos minutos. A partir de ahí, merece la pena quedarse con una rutina corta y efectiva.
Lo que yo revisaría antes de comprar piezas innecesarias
Mi secuencia sería muy simple: primero confirmo el estado del fusible correcto, luego miro si el problema afecta a una sola puerta o a todo el sistema, y después paso al cableado del fuelle, la maquinilla y el módulo confort. Si el coche tiene humedad en la moqueta o comportamientos raros en el cierre, el módulo gana peso en el diagnóstico. Si la ventanilla hace ruido pero no se mueve, la sospecha cae mucho más sobre el mecanismo que sobre la alimentación.
En un Golf 4, el tiempo se pierde cuando se confunde una protección eléctrica con un problema mecánico, o al revés. Si te quedas con una sola idea, que sea esta: no cambies piezas al azar. Empieza por el punto C de la placa de relés, comprueba el F38 cuando corresponda y sigue el hilo hacia la puerta solo si la alimentación está bien. Esa secuencia es la que de verdad evita desmontajes innecesarios y te acerca al fallo real.
