La conexión eléctrica de un remolque parece simple hasta que una luz falla en carretera o una caravana se queda sin alimentación auxiliar. Aquí explico cómo leer la piña, qué hace cada pin y cuándo conviene montar 7 o 13 polos. También te dejo una forma clara de comprobar el cableado sin depender de ensayo y error.
Lo esencial que conviene tener claro antes de tocar la piña
- En España siguen siendo muy comunes las tomas de 7 polos para remolques básicos, mientras que 13 polos tiene más sentido en caravanas y usos con alimentación extra.
- La masa o tierra es el punto que más fallos genera cuando hay luces raras, intermitencias o cortes intermitentes.
- El número de pin manda más que el color del cable, sobre todo en remolques antiguos o reparados.
- Un adaptador resuelve la compatibilidad física, pero no crea funciones que el sistema no trae.
- Si el remolque lleva marcha atrás, nevera, batería auxiliar o carga con contacto, la base de 13 polos suele ser la opción correcta.
Cómo leer la toma sin fiarte solo del color
Yo separo este tema en dos ideas: qué número tiene cada contacto y qué función alimenta. Si mezclas las dos cosas, es muy fácil cambiar el antiniebla por la marcha atrás, dejar una posición sin alimentar o dar por buena una masa que en realidad está mal. En el esquema de la piña de remolque, el color ayuda, pero el pin grabado en la carcasa es la referencia seria.
Esto importa más de lo que parece porque muchos remolques han pasado por manos distintas. En un mazo viejo, el azul puede no ser azul, un empalme puede haber cambiado una posición y un adaptador barato puede esconder el problema en vez de resolverlo. Por eso yo siempre reviso primero la numeración física y después confirmo con una lámpara de pruebas o un multímetro bajo carga real.
Con esa base, ya podemos bajar al pinout exacto y ver qué hace realmente cada contacto.
Esquema de pines y colores para 7 y 13 polos
Para evitar confusiones, aquí me ciño al reparto más usado en Europa: 7 polos para funciones básicas y 13 polos para ISO 11446, que añade más circuitos. Si tu instalación es vieja o fue reparada, puede haber variaciones de color, así que yo tomaría la tabla como guía funcional y no como excusa para conectar “a ojo”.
Base de 7 polos
| Pin | Función | Color habitual | Qué alimenta |
|---|---|---|---|
| 1 | Intermitente izquierdo | Amarillo | La señal de giro del lado izquierdo |
| 2 | Luz antiniebla trasera | Azul | El antiniebla del remolque |
| 3 | Masa o tierra | Blanco | El retorno eléctrico de todo el sistema |
| 4 | Intermitente derecho | Verde | La señal de giro del lado derecho |
| 5 | Posición derecha y matrícula | Marrón | La luz trasera derecha y la de matrícula |
| 6 | Freno | Rojo | Las luces de stop |
| 7 | Posición izquierda | Negro | La luz trasera izquierda |
En una base de 7 polos, lo normal es que no tengas marcha atrás ni alimentación auxiliar. Si un remolque simple solo trae un hilo para ambas posiciones, a veces se puentea el 5 con el 7, pero yo no lo haría sin comprobar antes que realmente estás ante un mazo simplificado y no ante una reparación mal hecha.
Lee también: Cierre centralizado que no responde - cómo reiniciarlo bien

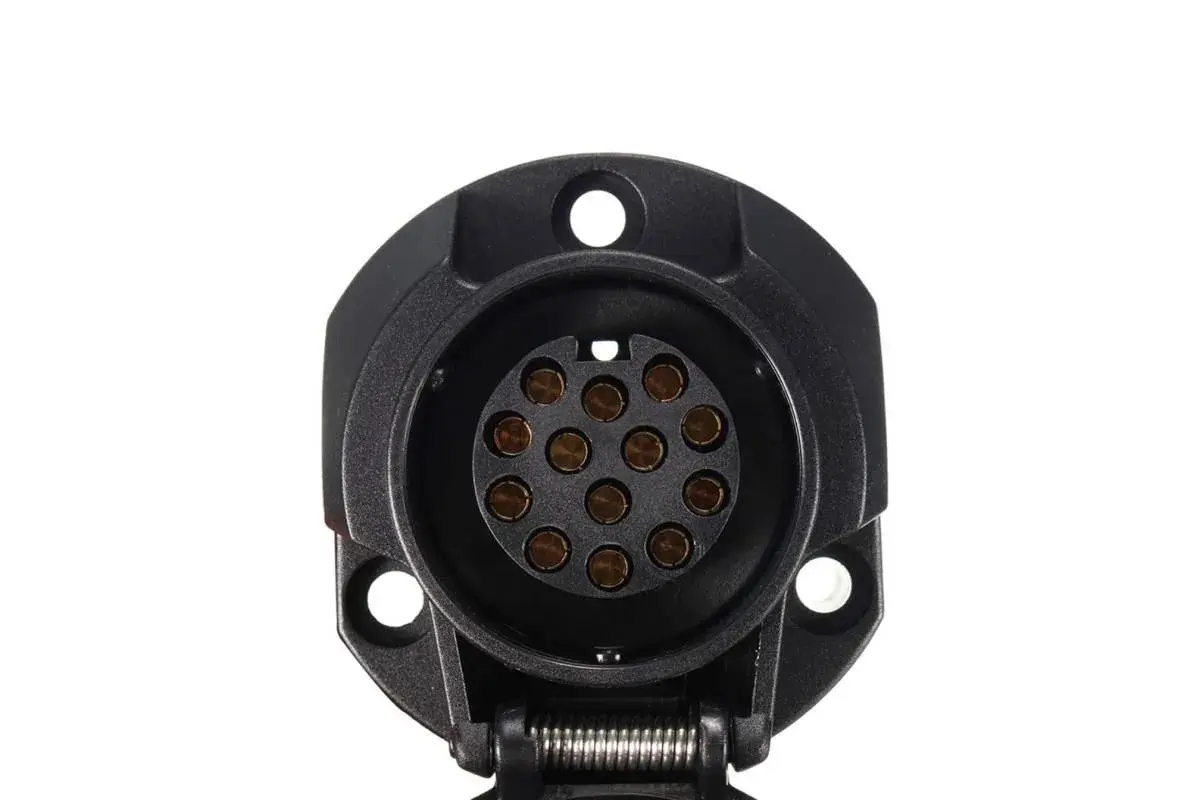

Base de 13 polos
| Pin | Función | Color habitual | Qué alimenta |
|---|---|---|---|
| 1 | Intermitente izquierdo | Amarillo | La señal de giro del lado izquierdo |
| 2 | Luz antiniebla trasera | Azul | El antiniebla del remolque o de la caravana |
| 3 | Masa general | Blanco | El retorno de los pines 1 a 8 |
| 4 | Intermitente derecho | Verde | La señal de giro del lado derecho |
| 5 | Posición derecha y matrícula | Marrón | La luz trasera derecha y la matrícula |
| 6 | Freno | Rojo | Las luces de stop |
| 7 | Posición izquierda | Negro | La luz trasera izquierda |
| 8 | Marcha atrás | Gris | La luz de retroceso |
| 9 | +12 V permanente | Puede variar | Alimentación continua para batería o servicios auxiliares |
| 10 | +12 V bajo contacto | Puede variar | Alimentación conmutada, muy usada para nevera o carga |
| 11 | Masa para el pin 10 | Puede variar | Retorno específico de la alimentación conmutada |
| 12 | Reserva | Puede variar | Normalmente sin uso |
| 13 | Masa para el pin 9 | Puede variar | Retorno específico de la alimentación permanente |
En 13 polos, los contactos extra son justo los que marcan la diferencia en una caravana: marcha atrás, batería auxiliar y alimentación bajo contacto. Ahí es donde veo más errores, porque mucha gente cree que cambiar la clavija basta, cuando en realidad lo importante es que el vehículo y el remolque tengan el circuito preparado para esas funciones.
Con el reparto de pines claro, la decisión entre 7 y 13 polos se entiende mucho mejor.
Cuándo conviene 7 polos y cuándo merece la pena 13
Yo no elegiría el sistema por costumbre, sino por uso real. Si solo vas a mover un remolque ligero con luces básicas, 7 polos suele ser suficiente y te evita complejidad innecesaria. Si el conjunto va a llevar caravana, alimentación interior, nevera, batería o marcha atrás, entonces la de 13 polos deja de ser un lujo y pasa a ser la opción sensata.
| Situación | 7 polos | 13 polos |
|---|---|---|
| Remolque de carga sencillo | Suele bastar | Correcto, pero a menudo sobredimensionado |
| Portamotos o remolque básico | Encaja bien si solo hay luces | Útil si quieres dejar margen para más funciones |
| Caravana | Se queda corto | Es la opción adecuada |
| Necesidad de marcha atrás | No la resuelve | La incorpora |
| Batería auxiliar o nevera | No la cubre | La admite con los pines auxiliares |
| Compatibilidad rápida entre coche y remolque distintos | Más simple y barato | Más flexible, aunque depende del mazo completo |
Un adaptador puede salvarte la salida, pero no convierte una instalación básica en una completa. Si montas un 13 polos sobre un vehículo que solo está preparado para 7, o al revés, obtendrás compatibilidad parcial: las luces básicas funcionarán, pero las funciones extra seguirán sin aparecer por arte de magia. Esa diferencia conviene tenerla muy clara antes de gastar tiempo en el montaje.
Elegido el sistema, toca comprobarlo con método y sin fiarse de la intuición.
Cómo comprobar luces y masa antes de salir
Yo no doy por terminado un montaje hasta que he revisado la secuencia completa. Primero miro la masa, luego las funciones de iluminación básicas y, si es 13 polos, cierro con los circuitos auxiliares. El orden importa porque una masa floja puede hacer que todo lo demás parezca correcto durante unos segundos y falle justo cuando el remolque vibra o carga peso.
- Comprueba continuidad entre el pin de masa y el chasis del remolque.
- Activa el intermitente izquierdo y verifica el pin 1.
- Haz lo mismo con el intermitente derecho en el pin 4.
- Pisa el freno y confirma el pin 6.
- Enciende las luces de posición y revisa los pines 5 y 7.
- Comprueba el antiniebla en el pin 2.
- Si la base es de 13 polos, prueba la marcha atrás en el pin 8.
- Solo en 13 polos, mide el +12 V permanente y el bajo contacto en los pines 9 y 10.
Si usas multímetro, yo prefiero medir con carga o con una lámpara de pruebas, no solo con continuidad. Una masa puede parecer buena en vacío y caer en cuanto enciendes varias luces a la vez. Ese detalle es el que separa una reparación que “casi funciona” de otra que aguanta carretera y vibración de verdad.
Precisamente por eso repaso ahora los fallos que más veo en taller.
Errores que veo con más frecuencia al montar o reparar una toma
- Confiar en el color del cable y olvidar el número de pin. Es el fallo más tonto y el más repetido.
- Confundir el pin 2 con marcha atrás. En 7 polos, el 2 es antiniebla, no retroceso.
- Dar por buena una masa que solo tiene continuidad aparente. Bajo carga, ese “buen contacto” suele caer.
- Usar un adaptador para tapar un fallo previo. Si la base está mal, el adaptador solo disimula el problema.
- Dejar bornes flojos o sin sujeción de cable. La vibración afloja antes de lo que la gente cree.
- Montar una línea auxiliar de 13 polos con sección insuficiente. Para alimentación permanente o conmutada, el cable fino es mala idea.
- Olvidar que una instalación moderna puede llevar centralita de remolque. Sin carga real, el diagnóstico puede engañar.
Si evitas esos errores, el montaje mejora mucho de golpe. Y ya solo queda cerrar el trabajo con una comprobación final que a mí me parece obligatoria.
Lo que revisaría yo antes de dar el trabajo por cerrado
- Que la numeración de la toma coincide con el cableado real.
- Que la masa no solo mide bien, sino que soporta carga sin caída apreciable.
- Que todas las luces básicas se encienden con el orden correcto.
- Que el antiniebla no está intercambiado con otra función.
- Que, en 13 polos, la marcha atrás y la alimentación auxiliar no han quedado como “pendientes”.
Si yo tuviera que resumir la regla práctica en una sola frase, sería esta: número de pin primero, color después, y masa comprobada con carga real. Con ese criterio, el esquema deja de ser un dibujo confuso y pasa a ser una guía fiable para montar, reparar o diagnosticar la conexión del remolque sin perder tiempo en pruebas inútiles.
